機器分析データ処理ソフトウェア
GRAMS/AI 8
FT-IR、UV-vis、GC、LC、NMR、ダイオードアレイ他
*GRAMS/AI は Graphic Relational Array Management System -Active Interface の略称です。
GRAMS/AIが Version 8にバージョンアップしました！
新機能についてはこちらを御覧ください。
GRAMS/AI(Graphic Relational Array Management System)はスペクトログラムおよびクロマトグラムなどを取り込み、データディスプレイ、データ処理、リレーショナルのデータベース構築ができる分析化学用のソフトウエアです。FT-IR、UV-vis、GC、LC、NMR、GC/MS、ダイオードアレイなどあらゆる波形（XYまたはXYZ）で表現できる分析データをSpectral Notebaseデータベースに集約し一元的に処理／管理することにより、分析装置により異なる処理システムの煩雑なデータ処理操作の悩みが解消できます。

（GRAMS/AIでのピークピッキング）

GRAMS/AIと分析装置専用処理システムとのインターフェイス

　GRAMS/AIは機器分析データの種類にかかわらず、すべてGRAMS/AI自身のフォーマットで蓄積保存します。分析化学の研究室には多くの種類および多くのブランドの分析装置が溢れていると思います。それぞれの装置で測定されたデータは各々異なった処理システムのフォーマットで処理されているため、処理システムをすべてマスターために大幅な時間を費やしたり、また時には忘れたり、混同したりとなかなかフラストレーションのかかる仕事と言えます。共通するフォーマットでデータを使用することは研究者の貴重な時間と労力の節約することになります。GRAMS/AIはデータのリンクによりこのような環境を提供しています。
　GRAMS/AIはウィンドウズのアプリケーションであり、Lotus/Excel/QuatroProなどの表計算ソフトウエアやMS-Wordなどのワープロなどと、DDE（ダイナミック・データ・エクスチェンジ）やクリップボードのカット・アンド・ペースト操作によるデータの受け渡しができます。
　データの取り込みは３種類の方法のいずれかで行なうことができます。

１）カット・アンド・ペースト
分析装置システムのソフトウエア、スプレッドシート、他の解析パッケージなどのウィンドウズベースのアプリケーションからクリップボード経由でデータを受け取ることができます。マウスのクリック操作だけでGRAMS/AIにデータを転送できる最も便利な方法です。
２）GRAMS/AIのファイルコンバータ
IR/UV/GC/LC/NMR/MSを始め多くの分析機器の処理システムで作成されたデータフォーマット、J-CAMPやAIA netCDFの統一共通フォーマット、ASCIIデータをサポートしています。GRAMS/AIへのインポート、GRAMS/AIからのエキスポートの両方のオプションが用意されており、GRAMS/AIフォーマットで整理蓄積された分析データを必要に応じいつでも分析装置に戻すことができます。GRAMS/AIを使用する場合の最も一般的に使用されるデータ取り込み方法です。分析装置の処理システムの論理フォーマットがIBM PCと互換性のない場合には、RS-232Cによるケーブル転送またはIBM PCフォーマットへのファイルコンバータのいずれかが必要となります。

（GRAMS/AIのSpectral Notebase）

Spectral Notebase機能とMacro Wizardを備えています。Spectra Notebaseはディスクに保存された分析データファイルと関連情報のファイル（例えば化学構造式）をリンクさせ、スプレッドシートのような形式でブラウジングできます。
重ね合わせ、スタック、3D投影、等高線、ピークピッキングによるピークテーブルとピークレポートなどのスペクトルデータ表示にOLEオブジェクトを貼り付けて自在なスクリーンを作成できます。Macro Wizardはビジュアルなマクロプログラム作成の環境を提供します。

データのディスプレイとアウトプット
　XYZ軸方向への自由自在なズームイン／ズームアップ、ピークピッキング、データトレースの重ね合わせ、3Dディスプレイ、データトレースとデータテーブルとのトグル切替えなどが用意されています。任意の位置に複数のデータトレース、テキストコメント、ピークデータ、ライン付けなどのカスタムディスプレイを作成できるので、レポート作成に非常に役立ちます。
　GRAMS/AIはウィンドウズのアプリケーションであるため、ウィンドウズがサポートしているプリンターおよびプロッターがすべて使用できます。

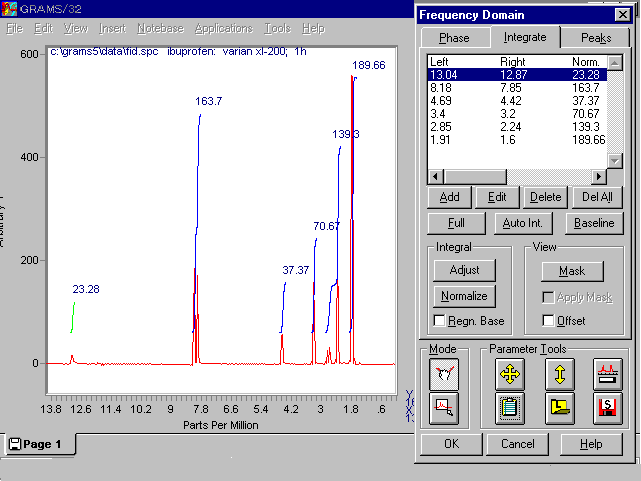

（NMRデータ処理）

データ処理
　GRAMS/AIの基本システムには、アポダイゼーション、フーリエ変換、フェーズ補正によるインターフェログラムからシングルビームスペクトルへの計算：シングルビームスペクトルから透過率／吸光度／クベルカムンクスペクトルへの変換などのユニット変換：2ポイント、マルチポイント、多項式／指数／対数関数レベルなどでのベースライン補正：フーリエ変換とサビツキーゴーレイ法のスムージング：フーリエ自己デコンボリューション：データポイントを増やすスペクトルの補間：差スペクトル：自動およびマニュアルモードのピークファインディング、Gaussian/Lorentian/Log-normal/Mix他のピークタイプ、リニア／オフセット／クアドラなどのベースラインタイプなどのオプションが選択できる強力なカーブフィッティング：FIDからアポダイゼーション、フェージング、積算などを実行するNMRのデータ処理：クロマトグラムのデータ処理に役立つピークピッキングおよびその面積計算など波形としての機器分析データで必要とされる一般的なルーチンが用意されています。

　また、KK(Kramers-Kronig)変換、定量計算およびケモメトリック、IRスペクトルのライブラリーサーチ（Hummel、Aldrich、Sprousデータベースなど）がオプションとして利用できます。スペクトル・データを安全に保管・共有することができます

Ver.8の新機能

★Spectral DBはOracleとSQLサーバーのデータベースにコネクト可能になりました。アップデートされたSpectral DBはスペクトラル・データの安全な保存、共有ができます。全結果をGRAMSへ送ることができます。

★EnvisionはマルチフォーマットMicrosoft .NETインスツルメント・データ・ビューワーで、ホスト・プラグイン・プロセッシング＆レポーティング・モジュール機能を持っています。GRAMS Smart Convertテクノロジーを、２０以上の新しいインスツルメント・コンバーターへと進化させました。GAML open standard XML　インスツルメント・データフォーマットをサポートします。GAMLはより広範囲のインスツルメントmeta-dataを取り込み、LIMS, eLNとデスクトップ・アプリケーションとの統合を簡単にします。

★Informはドラッグ＆ドロップ・レポート・デザイナーでGRAMS Envisionを補足するものです。ベンダーの採用しているデータ・フォーマットやスペクトル技術に関係なく、科学者にとってスタンダードなレポートを作成することができます。

★Active Multi-fileツールは3Dデータ・ファイルの構築、操作、詳細な分析を簡単に行えます。

★GRAMSはXP環境でテストしています。Spectral ID severはWindows 2000, 2003サーバーをサポートしています。

★Macrovision FlexNetの導入により安全性を高めました。

★GRAMSの起動が早くなり、新しいArray Basicコマンドにより21CFR Part11 compliant multifilesの作成スピードも向上しました。

★プリンターポートにプラグをつける必要がなくなりました。

Ver.7の新機能

★21 CFR Part 11に対応
FDAによるルール21 CFR Part11への対応が分析関係者にとって不可欠となっています。Thermo　Galactic社ではソフトウェアの機能をアップグレードして21 CFR 11に対応した処理ができるようにしました。
21 CFR 11は電子媒体の記録（データファイル）がどのように作成され、修正､保管、伝達されるべきかを規定しています。
GRAMS/AIはデータの総括的な監査をログとして記録し、システムやデータに安全性を付加してくれます。
これらはGood Library Particles (GLP)に対応した理想的な機能なのです。

オプション機能

★Active Apps
Active Appsはこの機能独自のメニューを表示します。これまでのGRAMS/AIのアプリケーションとは異なり、アプリケーションを閉じることなくデータの処理ができ、元のGRAMS/AI Workbookページへ戻ることができます。
ToolbarボタンはActive Appsと連係できます。この機能によって、インストールされたActive Appsと関連する動作をボタンを使って実行できます。これらのコントロールのひとつが実行状態でもGRAMS/AI AIはこのコントロールに使用されるページの作成と表示を自動的に行います。

使用環境

  1. IBM 486もしくはPentium PCsおよびその互換機
  2. MS-Windows 98,Me, 2000, NT 4.0, XP(Version 8)
  3. 空容量 60 MB以上のハードディスク
  4. 128MB 以上のRAM

価格（税込み）

GRAMS/AI Version8シングル・ユーザー
  • Windows 98,Me, 2000, NT 4.0, XP用。CD版。
  • 内　容
    • Transparent File Export/Import Capabilities
    • Fully interactive data processing library
    • Spectral Notebase data management feature
    • OLE 2.0 capabilities
    • Macro Wizard visual Programming interface
    • Array Basic language standart command set
    • アプリケーション・パック全種
      1. IR/Ramanアプリケーションパック
      内　容
      • Attenuated Total Reflectance
      • Interferogram compute
      • Kramers-Kroning Transform
      • Diode Adjust
      • Raman Shift
      2. UV/VIS/NIRアプリケーションパック
      内　容
      • Colorimetreic analysesを実行する：
      • Tristimulus values
      • Chromaticity
      • CIE L*A*B
      • CIE L*U*V
      • Hunter
      • Metric distance
      • Whiteness
      • Yellowness
      • Multiplicative scatter correction
      • Standard normal variate
      3. NMRアプリケーションパック
      内容
      • 1D NMRデータの時間とfrequency domainsの両方で自動処理。
      • FID apodization filters
      • One-step processing for phasing
      • Integrating
      • Peak picking
      4. Chromatographyアプリケーションパック
      内容
      • Peak Picking
      • Peak Identification
      • Caribration
      • Processing
      • Reporting and sequence list information
      5. GC-MSアプリケーションパック
      内容
      • GC-Massスペクトルの表示と解析
      • Spectral IDのMS Searchingとリンク
    • Spectral DB
  • 価　格：　\450,000.- (税込み\ 472,500.-）

複数のユーザーによるサイト・ライセンス

２−４ユーザー　定価ｘ人数

５−９ユーザー　定価ｘ人数ｘ0.9 （10%割引）

１０ユーザー以上　定価ｘ人数ｘ0.8（20%割引）

　

　　　Version8用アドオン・プログラム

  • GRAMS/3D - 3D Visualization PackageA real-time, interactive 3D visualization tool that makes it possible to view large three-dimensional data sets from nearly any angle. Display data in a variety of graph formats and enhance features with shading and coloring options.

    \ 70,350.-

  • Spectral ID - Library Searching ToolSearch IR, MS, Raman and other data using user-created libraries or commercial libraries from Aldrich, Chemical Concepts, Nicolet-Aldrich, NIST, Sprouse Scienctific, and Wiley. Reads most instrument vendor's data files. Spectral ID is a stand-alone application; it can run independently of GRAMS/AI.

    \210,000.-

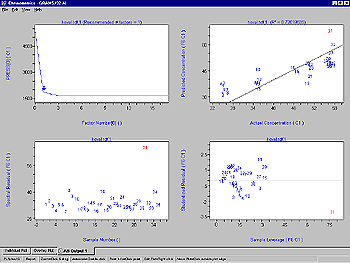

  • PLSplus/IQ - Chemometrics ToolboxIncludes powerful mutivariate analysis tools (PLS-1, PLS-2 and PCR) for building quantitative calibrations as well as qualitative models for discriminant analysis.

    \131,250.-

　　アップグレード価格

　　　　 From →

GRAMS/AI Ver.4,5,6,7

To ↓

GRAMS/AI Ver.8

\262,500.-

製作

Thermo Electron Corporation (Salem, New Hampshire - U.S.A.)
                旧社名：Thermo Galactic Corporation
